一、產品概述

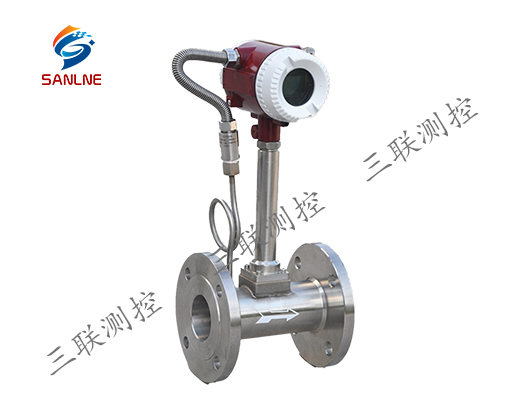

應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、動力供熱等行業。

二、工作原理

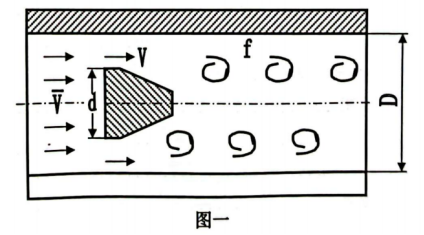

當管道中流體介質通過旋渦發生體（三角柱）時，由于局部加速而產生旋渦現象（如圖一），此旋渦分成兩列交替出現，這種旋渦列被稱為卡門渦街。旋渦交錯分離，在柱體后面的尾流中產生脈動的壓力，充在柱體后面（或內部）的檢測探頭受到這種微小的脈動壓力的作用，使埋在探頭內的壓電晶體元件受到交變應力作用而產生交電荷信號。檢測放大器將這種信號進行交換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電壓（或電流）脈沖信號，或經變換處理輸出與旋渦分離頻率成比例的模擬電流信號。這樣便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。

卡門渦街的釋放頻率與三角柱寬度尺寸和流體速度有關，而介質的溫度，壓力等特性參數無關?？捎孟率奖硎荆?/span>

式中：f——卡門渦街的釋放頻率

V——介質流速

D——三角柱的寬度

S₁——斯特羅哈爾數

三、特點

1. 測量精度高，量程寬。

2. 測量介質廣泛，可測量液體、氣體和蒸汽。

3. 工作溫度高，介質溫度可達350度。

4. 無運動部件，無磨損，可靠性高。

5. 表體采用不銹鋼材質，耐腐蝕。
